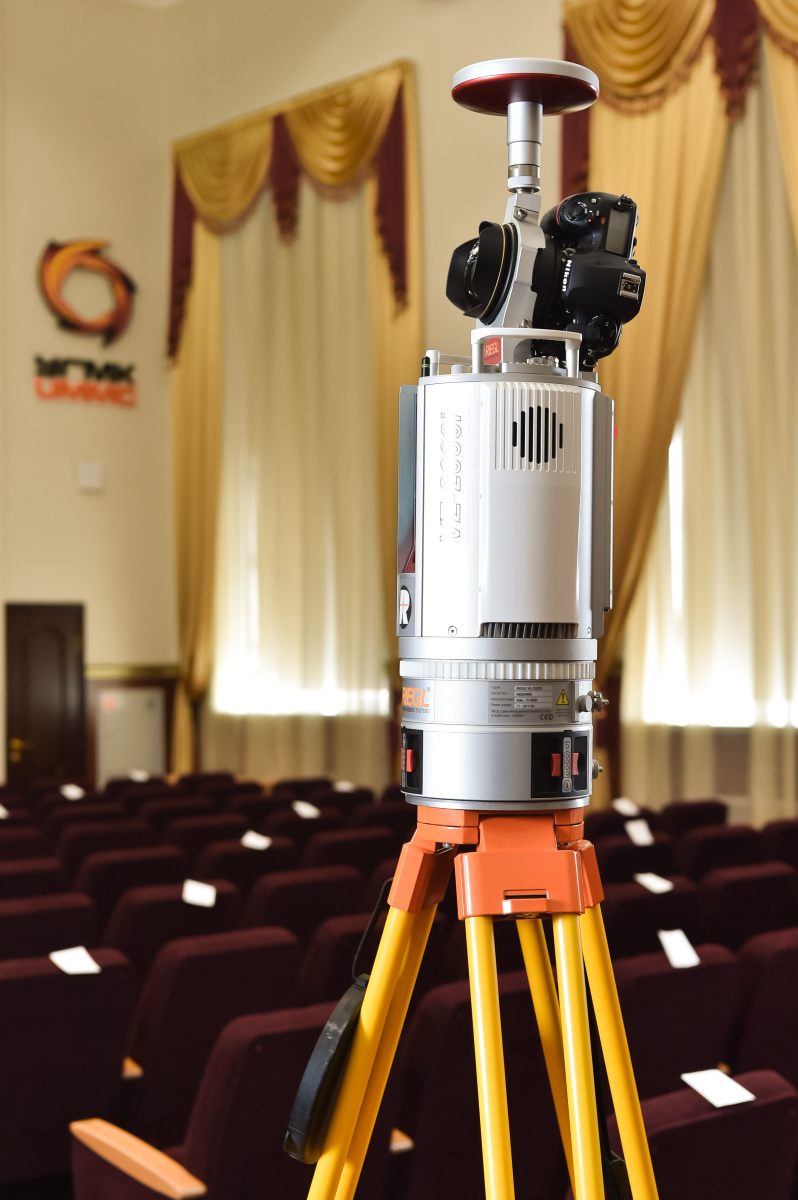

Новый лазерный сканер RIEGL VZ 2000i
Он по праву считается одним из лучших в мире.
Трехмерное лазерное сканирование ведется институтом АО «Уралмеханобр» с 2012 года. Главная задача оборудования – обеспечение безопасной, бесперебойной работы горных предприятий. Сканер обеспечивает своевременное обнаружение деформационных процессов в бортах карьеров, а также на земной поверхности. На основе полученных данных специалисты заранее принимают меры по предупреждению аварий и поддержанию горнотехнических объектов в работоспособном состоянии.
Расстояние и точность сканирования, полученные при тестировании сканера Riegl VZ-2000i, обеспечивают дистанционное детальное сканирование карьера, исключают неконтролируемые и критичные изменения, которые могут повлечь за собой приостановку работы рудника и дорогостоящую ликвидацию последствий. Характеристики сканера Riegl VZ-2000i позволяют обеспечить безопасность персонала, ведущего съемку, так как позволяют проводить ее на безопасном расстоянии. Приобретение лазерного сканера Riegl VZ-2000i позволяет увеличить количество объектов мониторинга, а также поднять производительность более чем на 30%.
Система спутниковой навигации GPS TRIMBLE
- GPS приемники используются в мониторинге деформаций бортов карьеров и земной поверхности для получения координат смещения реперов наблюдательных станций. Благодаря технологии спутниковой геодезии для получения координат реперов не требуется прямая видимость от опорных пунктов, что позволяет оптимизировать процесс наблюдений в отличие от тахеометрического способа наблюдений.
- В 2021 и 2022 гг. наша команда проводила тестирование ГЛОНАСС GPS приемников Российской компании «ЕФТ ГРУПП» на АО «Учалинский ГОК». Результаты тестирования показали, техническую возможность перехода на Российскую систему получения и обработки данных при сохранении необходимой точности наблюдений.
- Приобретенные нами приемники обеспечивают высокую производительность и точность измерений. Среди преимуществ данного вида приемников стоит отметить наличие аккредитованного в России сервисного центра с технической поддержкой и возможностью удаленного круглосуточного доступа к настройке приемников. Это очень существенный фактор, который обеспечивает оперативное восстановление работоспособности приемника и помощь в обработке сигналов непосредственно в полевых условиях на объекте.

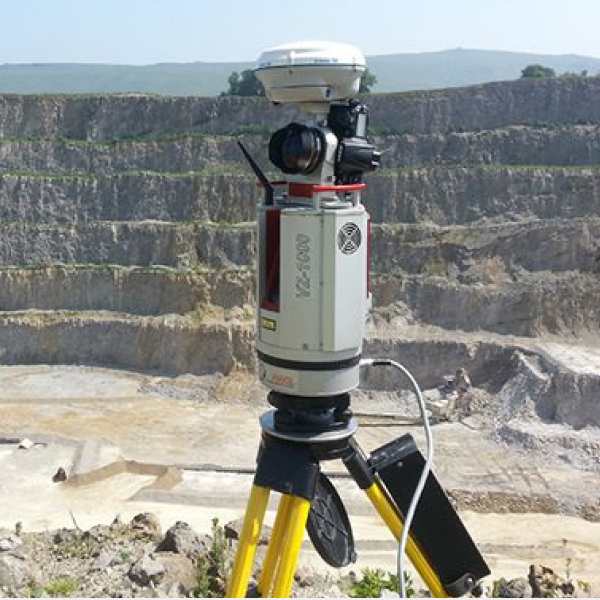

Наземный 3D лазерный сканер Riegl VZ-1000
Предоставляет возможность бесконтактного дистанционного сбора трехмерных данных с высокой скоростью, используя узкий инфракрасный лазерный луч и механизм быстрого сканирования.
Основные особенности нового сканера:
- Большая дальность до 1400 м.;
- Высокая скорость сбора пространственных данных;
- Высокая точность и повторяемость измерения расстояний за счет оцифровки и обработки сигнала в режиме реального времени;
- Автоматизированное определение визирных марок;
- Интегрированный датчик наклона и лазерный центрир.
Целью приобретения сканера являлось создание нового направления в институте – «лазерное сканирование промышленных и гражданских объектов».
Основные задачи нового направления:
- Выполнение детализированных съемок деформирующихся объектов;
- Проведение геодезических и топографических изысканий;
- Архитектурная съемка, обследование зданий и сооружений;
- Трехмерное моделирование;
- Обеспечение маркшейдерских работ;
- Съемка линий ЛЭП и линейных объектов.
Для обеспечения решения всех задач, используется сканер Riegl VZ-1000 - наиболее технологичный и функциональный среди существующих в настоящее время.
Основные характеристики:
- Максимальная дальность действия – 1400 м.;
- Точность – 8 мм;
- Разрешение по облаку точек- 5 мм;
- Производительность:
- Ближний режим -122000 изм/сек;
- Дальний режим- 29000 изм/сек;
- Расходимость луча - 0.3 mrad.

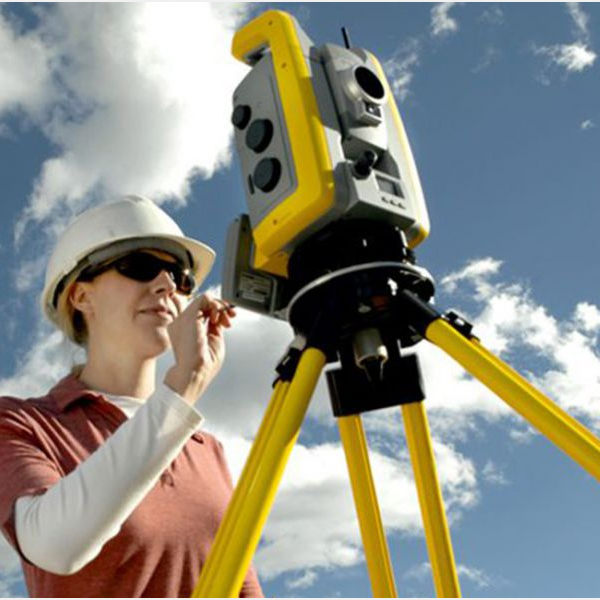

Роботизированный тахеометр Trimble S6 (5”)
Высокопроизводительный тахеометр с функцией Autolock.
В АО «Уралмеханобр» тахеометр используется для выполнения мониторинга (лазерного сканирования) недоступных и опасных объектов (оползни, обрушения и т.д.), расширенных наблюдений по профильным линиям на карьерах, в местах деформаций, зафиксированных системами GPS, а также для выполнения съемок, предназначенных для создания горно-графической документации.

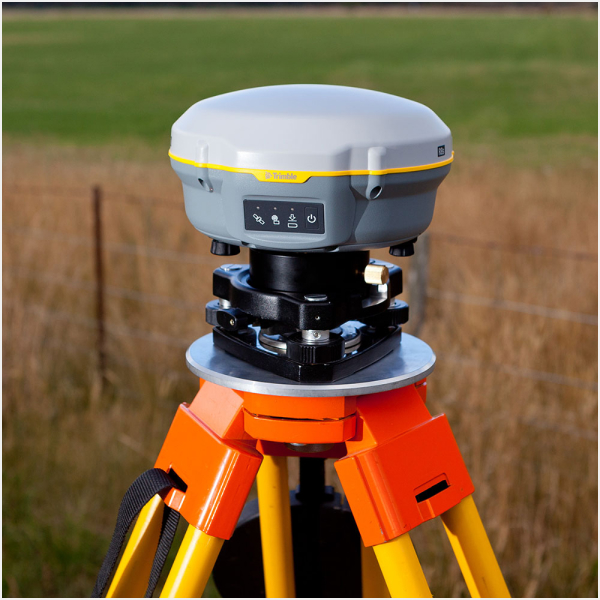

Система спутниковой навигации GPS-ГЛОНАСС Trimble R8
Система Trimble® R8 GNSS - многоканальный, многочастотный приемник GNSS (Глобальной Спутниковой Навигационной Системы) с антенной и радиомодемом, объединенные в одном компактном устройстве.
Комплекс спутниковой навигации используется для мониторинга деформаций земной поверхности при открытой и подземной отработке месторождений и для оперативного получения координат пунктов наблюдательной сети в условиях отсутствия прямой видимости и на больших расстояниях.
Точность определения координат (быстрая статика):
- В плане: 5мм + 0.5 ppm для L1 + L2;
- По высоте: 5мм + 1 ppm для L1+L2.

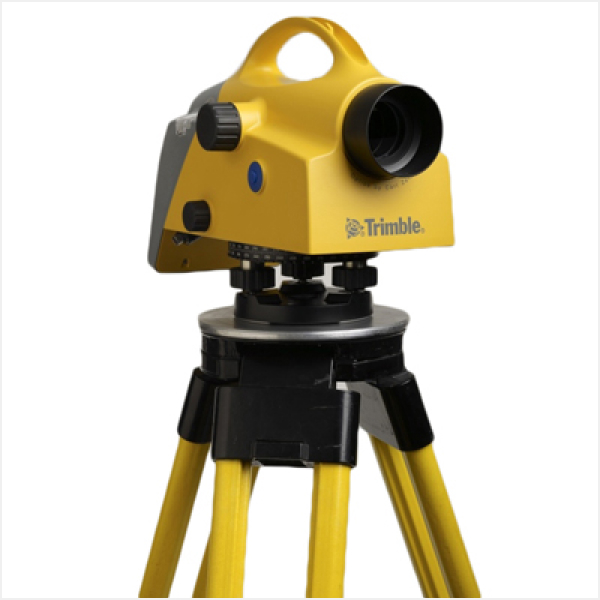

Цифровой нивелир Trimble DINI 22
Используется для производства высокоточных работ по передаче высотных отметок при производстве работ на поверхности, для мониторинга состояния зданий и сооружений, находящихся в зоне подработки открытыми и подземными работами.
Ошибка измерений составляет 0.7 мм на километр двойного хода при измерениях по инварной штрих-кодовой рейке и 1.3 мм при измерениях по деревянной штрих-кодовой рейке.

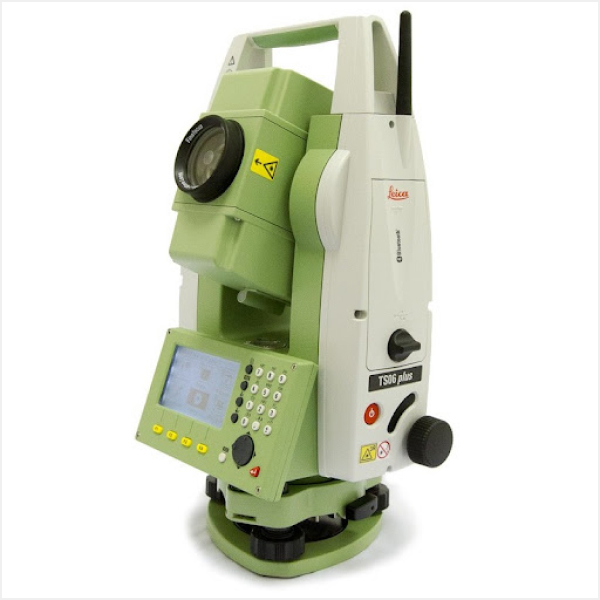

Электронный тахеометр Leica TS 06 (2”)
Основные преимущества нового тахометра в отличие от имеющихся в лаборатории аналогов состоят в повышенной точности угловых измерений, составляющей 2” и дальности безотражательных съемок до 1000 метров.
Точность угловых измерений в 2 секунды позволяет повысить качество проводимых съемок и проводить новые высокоточные работы по созданию опорного и съемочного обоснования для горного производства и гражданского строительства.
Кроме того, километровое расстояние безотражательных наблюдений не только значительно расширяет сферу использования нового тахеометра, но и одновременно исключает необходимость присутствия человека в опасных и недоступных областях промышленного и гражданского назначения.

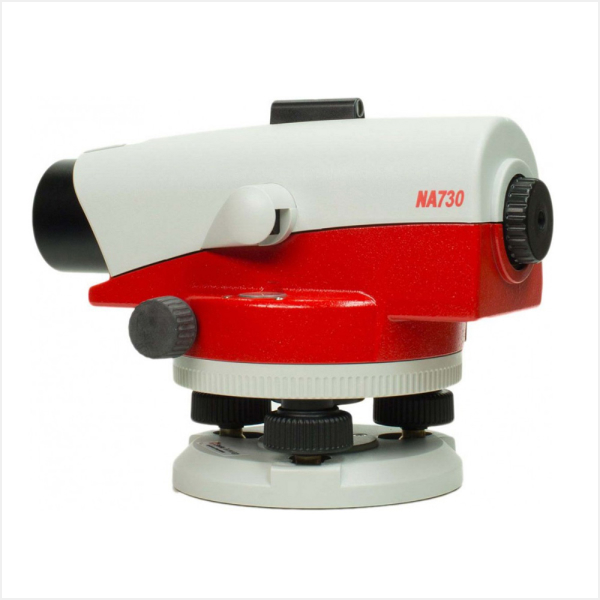

Нивелир Leica NA 730
Нивелир Leica NA 730 оснащен оптикой, позволяющей точно и быстро наводиться на цель, даже при недостаточном освещении.
Используется для проведения высокоточных наблюдений за деформациями подземных выработок в условиях высокой запыленности, влажности и недостаточном освещении.
Ошибка измерений составляет 1,2 мм на километр двойного хода.

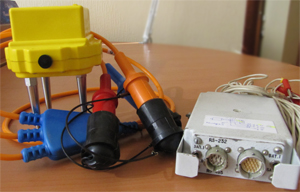

Прибор для проведения сейсмичесих наблюдений
Данный прибор позволяет обеспечивать сейсмометрический контроль при ведении взрывных работ. По результатам анализа полученных данных производится корректировка параметров БВР для обеспечения сохранности зданий, сооружений и т.п. Дает возможность изучения закономерностей влияния взрывного разрушения на состояние массива.
Прибор состоит из 2-х компонентов:
- измеритель регистратор аналоговых напряжений, имеющий внутреннюю энергозависимую память. Позволяет автономно проводить запись оцифрованных напряжений произвольной формы;
- трехкомпонентный сейсмоприемник GS-3C имеет 3 геофона внутри корпуса, ориентированных по 3-м направлениям относительно места ведения взрывных работ. Предназначен для проведения трехмерной сейсморазведки в полевых условиях.
